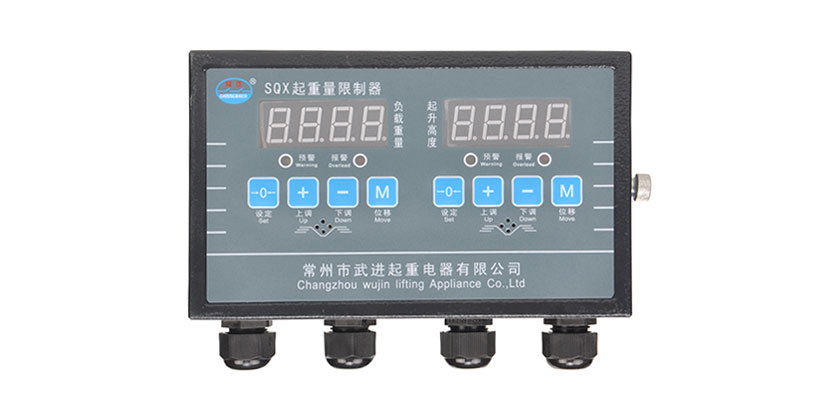

起重高度综合仪
详细说明：

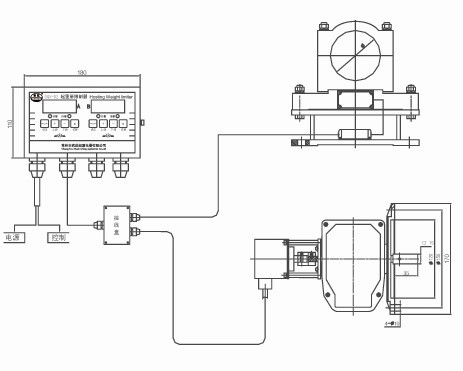

QGX型高度仪主要用于起重机、闸门启闭机等起重机构。测量显示起重机吊钩离地的高度，或测量显示闸门的开度。高度传感器一般采用编码器，也可以和限位开关一起使用，达到机械和电气双重保护。总体连接示意图如下所示：
主要技术指标：
传感器选型 | 绝对值编码器（上海精浦） | BQX、SQX、ZQX等 |
分辨率/圈 | 1-16（14位） | 灵敏度1mV/V±0.1 |
信号输出形式 | RS485数字通讯 | 电压信号 |
接线说明 | 棕色（10~30V）、兰色（0V）、 黑色（485+）、 白色（485-） | 红色（V+）、黑色（V-） 绿色（IN+）、白色（IN-） |
工作环境 | IP65、-25~80℃，≤90%RH | IP65、-30~70℃、≤90%RH |
仪表显示精度 | ±1%F.S(25px) | ±5%F.S |
显示范围 | 四位LED数码管显示 | 四位LED数码管显示 |
限制功能 | 具有“上限、下限、和超载”等控制触点，报警点可设定 | |
输出接口 | 可选4-20mA电流信号、RS485接口 | |
继电器触点 | 220VAC/10A | |
工作条件 | IP42、220/380VAC、50Hz、≤90%RH | |
